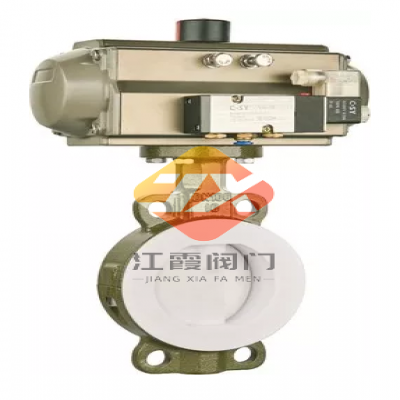

氣動襯氟蝶閥（全襯）

閥門型號：D671F4-16P
閥門規格：DN40-1200mm
閥體材質：鑄鋼、不銹鋼
公稱壓力：1.6MPa
適用溫度：-20℃~+200℃
應用場景：廣泛應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中。
產品特點：結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便

在線咨詢 021-54358521

一、產品特點：

1、本產品結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便。廣泛應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中作遠距離集中控制或就地控制。

2、本氣動蝶閥根據用戶需求可配行程限位開關、指示器、氣源三聯件等。它是以壓縮空氣為動力（氣源壓力0.4-0.7MPa），通過閥桿帶動蝶板在閥體內轉動90°，實現全開—全閉的動作。

二、對夾式氣動軟密封蝶閥閥體：

公稱通徑	40-1200mm
公稱壓力	0.6-1.6Mpa
殼體試驗壓力	1.5倍工作壓力
密封試驗壓力	1.1倍工作壓力
連接形式	對夾JB78-59，JB79-59
材料	WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯
溫度范圍	-20℃~+200℃
工作溫度范圍	NBR閥座-10~80℃、EPDM閥座-20~120℃、PTFE聚四氟乙烯--30~+150℃
允許長期使用溫度	NBR閥座0~60℃ EPDM閥座-10~100℃、PTFE聚四氟乙烯—25~+130℃
填料	V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨

三、對夾式氣動軟密封蝶閥組件：

閥芯型式	閥板	氣缸形式	單作用和雙作用式及AW系列大口徑蝶閥
流量特性	直線性或等百分比持性	氣缸工作壓力	0.4-0.7MPa
材料	1Cr18Ni9Ti,0Cr18Ni12Mo2Ti	氣缸開關時間	雙作用式1-5秒
閥座材料	聚四氟乙烯（PTFE），橡膠，金屬閥座	氣缸空氣耗量	1-131L
閥桿材料	不銹鋼，襯四氟乙烯	電磁閥電源	220VAC，24VDC
