直流式襯膠截止閥

閥門型號：J45J-10C
閥門規格：DN15-350MM
閥體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
公稱壓力：0.6、1.0MPa
適用溫度：≤80℃、≤150℃
應用場景：廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截斷介質用
產品特點：耐磨損、密封性較好、壽命長。

在線咨詢 021-54358521

J45J直流式襯膠截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。J45J直流襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截斷介質用，但不適合用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

特點

1、密封面不易磨損、擦傷,密封性較好、壽命長。

2、閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。

3、直流式結構，閥體的流道與主流道成一斜線，壓力損失小。

零部件材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪	鑄鐵、碳鋼

性能規范

型號	公稱壓力PN	試驗壓力		適用介質	工作溫度
		殼體試驗	密封試驗
J45J/F46-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤80 ≤150
J45J/F46-10	1.0	1.5	1.1

外形連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25

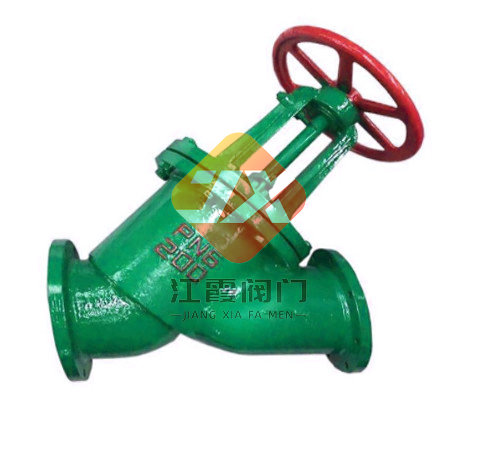

J45J直流襯膠截止閥_副本
