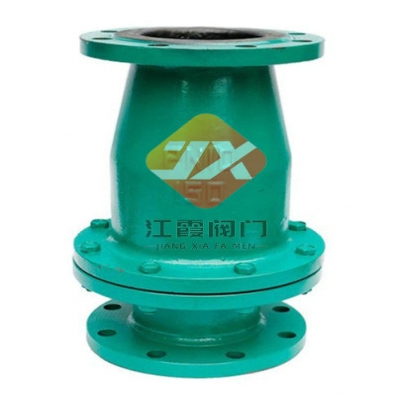

旋啟式襯膠止回閥

閥門型號：H44J-10
閥門規格：DN20-400MM
閥體材質：碳鋼、鑄鐵、襯膠
公稱壓力：1.0MPa
適用溫度：≤85℃
應用場景：化工、電力等行業的各種工況管路。
產品特點：耐磨、耐腐蝕。

在線咨詢 021-54358521

H44J旋啟式襯膠止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。H44J旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流。

外形連接尺寸

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	B
20	1.0	1.0	160	105	75	4-14	128
25			160	115	85	4-14	128
32			180	135	100	4-18	150
40			200	150	110	4-18	160
50			230	165	125	4-18	178
65			290	180	145	4-18	205
80			310	200	160	4-18	230
100			350	220	180	8-18	255
125			400	250	210	8-18	3605
150			480	285	240	8-22	345
200	0.6	0.6	500	340	295	8-22	415
250		0.4	550	395	350	12-22	495
300			620	445	400	12-22	540
350			698	505	460	16-22	620
400			787	565	515	16-22	680
